Eine Stahlfachwerkbrücke ist eine bemerkenswerte technische Leistung, die Festigkeit, Haltbarkeit und Ästhetik vereint. Als führender Lieferant von Stahlfachwerkbrücken habe ich die komplizierte Gestaltung und Konstruktion dieser Strukturen aus erster Hand miterlebt. In diesem Blogbeitrag werde ich mich mit den Hauptkomponenten einer Stahlfachwerkbrücke befassen und ihre Funktionen und Bedeutung für die Gewährleistung der Stabilität und Leistung der Brücke untersuchen.
Fachwerkträger
Das Rückgrat einer Stahlfachwerkbrücke sind ihre Fachwerkträger. Dabei handelt es sich um die einzelnen Stahlelemente, die das Gerüst der Brücke bilden. Fachwerkträger bestehen in der Regel aus hochfestem Stahl, der die nötige Festigkeit und Steifigkeit bietet, um die Last der Brücke zu tragen. Es gibt zwei Haupttypen von Fachwerkträgern: Gurte und Stegträger.
Gurte sind die oberen und unteren horizontalen Elemente des Fachwerks. Sie sind für die Aufnahme der größten Axialkräfte in der Brücke verantwortlich. Der Obergurt steht normalerweise unter Druck, während der Untergurt unter Spannung steht. Größe und Form der Gurte richten sich nach den konstruktiven Anforderungen der Brücke, etwa der Spannweite, der Tragfähigkeit und dem Windwiderstand.
Netzelemente sind die diagonalen und vertikalen Elemente, die die Akkorde verbinden. Sie tragen dazu bei, die Lasten von den Gurten auf die Stützen zu übertragen und sorgen für Stabilität des Fachwerks. Die Stegelemente sind so konstruiert, dass sie Scherkräften standhalten und ein Knicken des Fachwerks verhindern. Die Konfiguration der Stegelemente kann je nach Art des Fachwerks variieren, z. B. Pratt-Fachwerk, Warren-Fachwerk oder Howe-Fachwerk.
Gelenke
Gelenke sind die Verbindungen zwischen den Fachwerkträgern. Sie spielen eine entscheidende Rolle bei der Übertragung der Kräfte zwischen den Bauteilen und der Gewährleistung der strukturellen Integrität der Brücke. Es gibt verschiedene Arten von Verbindungen, die in Stahlfachwerkbrücken verwendet werden, darunter Schraubverbindungen, Schweißverbindungen und Bolzenverbindungen.
Schraubverbindungen sind die am häufigsten verwendete Verbindungsart bei Stahlfachwerkbrücken. Sie sind einfach zu installieren und ermöglichen eine gewisse Flexibilität in der Struktur. Schraubverbindungen bestehen aus Schrauben, Muttern und Unterlegscheiben, mit denen die Elemente miteinander verbunden werden. Um eine sichere Verbindung zu gewährleisten, werden die Schrauben mit einem bestimmten Drehmoment angezogen.
Schweißverbindungen sind eine weitere Art von Verbindungen, die bei Stahlfachwerkbrücken verwendet werden. Sie sorgen für eine stärkere und steifere Verbindung als Schraubverbindungen. Schweißverbindungen entstehen durch das Zusammenschmelzen der Stahlteile in einem Schweißverfahren. Schweißverbindungen werden häufig in Bereichen eingesetzt, in denen eine hohe Festigkeit und Steifigkeit erforderlich ist, beispielsweise an den Verbindungen zwischen den Gurten und den Stegelementen.
Stiftverbindungen werden verwendet, um eine Drehung zwischen den Fachwerkelementen zu ermöglichen. Sie werden typischerweise an den Stützen der Brücke eingesetzt, um die Bewegung des Bauwerks aufgrund von Temperaturänderungen, Windlasten und Verkehrslasten auszugleichen. Stiftgelenke bestehen aus einem Stift, der durch die Elemente verläuft und ihnen ermöglicht, sich frei zu drehen.
Deck
Das Deck ist die Oberfläche der Brücke, die den Verkehr führt. Es besteht normalerweise aus Beton oder Stahl und wird von den Fachwerkträgern getragen. Das Deck bietet eine glatte und sichere Oberfläche für Fahrzeuge und Fußgänger.
Betondecks werden häufig in Stahlfachwerkbrücken verwendet, da sie langlebig, stabil und einfach zu bauen sind. Betondecks können vorgefertigt oder vor Ort gegossen werden. Vorgefertigte Betondecks werden außerhalb des Geländes hergestellt und dann zur Installation zur Brückenbaustelle transportiert. Ortbetondecks werden vor Ort mithilfe von Schalungen und Bewehrungen gegossen.
Stahldecks werden auch in Stahlfachwerkbrücken verwendet, insbesondere in Bereichen, in denen das Gewicht eine Rolle spielt. Stahldecks sind leicht und können einfach hergestellt und installiert werden. Stahldecks können aus Stahlblech oder offenem Stahlgitter hergestellt werden. Stahlblechdecks bieten eine glatte Oberfläche für den Verkehr, während Stahldecks mit offenem Gitter für Entwässerung und Belüftung sorgen.
Unterstützt
Die Stützen sind die Strukturen, die die Brücke an Ort und Stelle halten und die Lasten von der Brücke auf den Boden übertragen. In Stahlfachwerkbrücken werden verschiedene Arten von Stützen verwendet, darunter Widerlager, Pfeiler und Lager.
Widerlager sind die Stützen an den Enden der Brücke. Sie bestehen typischerweise aus Beton oder Mauerwerk und sind so konstruiert, dass sie den auf die Brücke einwirkenden horizontalen und vertikalen Kräften standhalten. Widerlager sorgen für ein stabiles Fundament der Brücke und verhindern, dass sie verrutscht oder einstürzt.
Pfeiler sind die Stützen in der Mitte der Brücke. Sie dienen zur Abstützung des Brückendecks und der Fachwerkträger. Pfeiler bestehen in der Regel aus Beton oder Stahl und sind so konstruiert, dass sie den auf die Brücke einwirkenden vertikalen und horizontalen Kräften standhalten. Abhängig von den Designanforderungen der Brücke können Pfeiler ein- oder mehrstützenige Konstruktionen sein.
Lager sind Vorrichtungen zur Übertragung der Lasten von der Brücke auf die Stützen. Sie ermöglichen Bewegungen und Drehungen der Brücke aufgrund von Temperaturänderungen, Windlasten und Verkehrslasten. Lager können aus Gummi, Stahl oder einer Kombination aus beidem bestehen. Gummilager werden häufig in Stahlfachwerkbrücken verwendet, da sie flexibel sind und Vibrationen absorbieren können.
Zubehör
Zusätzlich zu den Hauptkomponenten einer Stahlfachwerkbrücke gibt es verschiedene Zubehörteile, die zur Verbesserung der Leistung und Funktionalität der Brücke dienen. Zu diesem Zubehör gehören Dehnungsfugen, Entwässerungssysteme, Beleuchtungssysteme und Leitplanken.
Dehnungsfugen werden verwendet, um Bewegungen der Brücke aufgrund von Temperaturänderungen auszugleichen. Sie befinden sich typischerweise an den Verbindungsstellen zwischen der Brückenfahrbahn und den Widerlagern oder Pfeilern. Dehnungsfugen verhindern, dass die Brücke aufgrund thermischer Ausdehnung und Kontraktion reißt oder knickt.
Entwässerungssysteme werden verwendet, um Wasser aus dem Brückendeck zu entfernen. Sie verhindern, dass sich Wasser auf dem Deck ansammelt, was zu Schäden an der Struktur führen und die Sicherheit der Brücke beeinträchtigen kann. Entwässerungssysteme können Dachrinnen, Fallrohre und Abflüsse umfassen.
Zur nächtlichen Ausleuchtung der Brücke werden Beleuchtungssysteme eingesetzt. Sie verbessern die Sichtbarkeit der Brücke und erhöhen die Sicherheit des Verkehrs. Zu den Beleuchtungssystemen können Straßenlaternen, Flutlichter und dekorative Leuchten gehören.
Leitplanken dienen dazu, den Verkehr vor dem Absturz von der Brücke zu schützen. Sie befinden sich typischerweise an den Rändern des Brückendecks. Leitplanken können aus Stahl, Beton oder einer Kombination aus beidem bestehen.
Abschluss
Zusammenfassend lässt sich sagen, dass eine Stahlfachwerkbrücke eine komplexe Struktur ist, die aus mehreren Hauptkomponenten besteht, darunter Fachwerkelemente, Verbindungen, Deck, Stützen und Zubehör. Jede Komponente spielt eine entscheidende Rolle bei der Gewährleistung der Stabilität und Leistung der Brücke. Als Lieferant von Stahlfachwerkbrücken wissen wir, wie wichtig es ist, hochwertige Materialien und fortschrittliche Bautechniken zu verwenden, um langlebige und zuverlässige Brücken zu bauen.

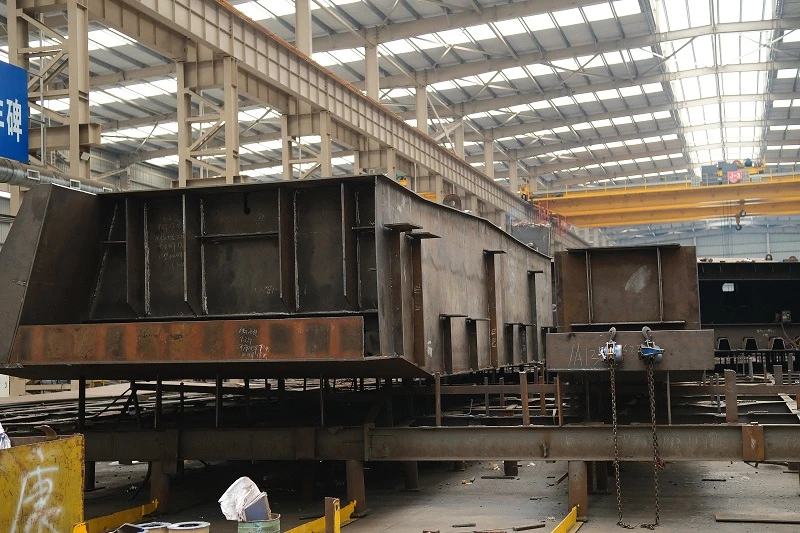

Wenn Sie daran interessiert sind, mehr über uns zu erfahrenStahlfachwerkbrückeProdukte oder möchten ein bestimmtes Projekt besprechen, nehmen Sie gerne Kontakt mit uns auf. Wir verfügen über ein Team erfahrener Ingenieure und Designer, die Ihnen maßgeschneiderte Lösungen für Ihre Anforderungen bieten können. Ob Sie auf der Suche nach einem sindHochgeschwindigkeits-Stahlfachwerkbrückeoder einStahlkastenträgerbrückeWir verfügen über das Fachwissen und die Ressourcen, um ein qualitativ hochwertiges Produkt pünktlich und innerhalb des Budgets zu liefern.
